【自作エフェクター】Loop BOX4

一気に組み上げます。

まず各部品を取り付けて配線をイメージ。

ここで問題発生。

ループ用のジャックの両端が、ケースのネジ用の突起に邪魔されてつかない。

そこまで考えてから穴あけをしましょう。

今回はヤスリで長穴にしました。

ワッシャがあるのでミスは見えない！

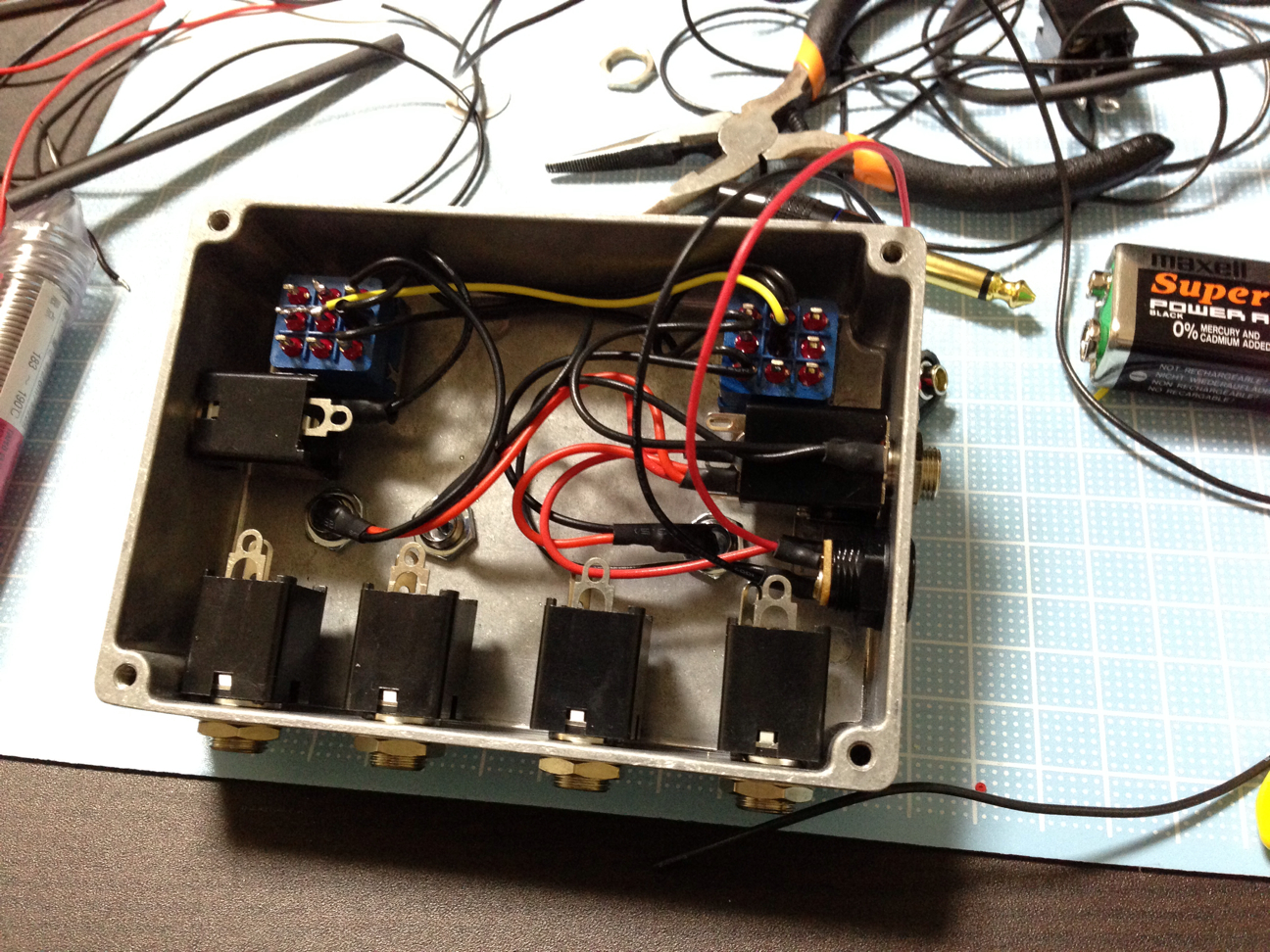

配線します。

配線長をゆとり取りすぎてグチャグチャの図。

もっと短く配線しましょう。

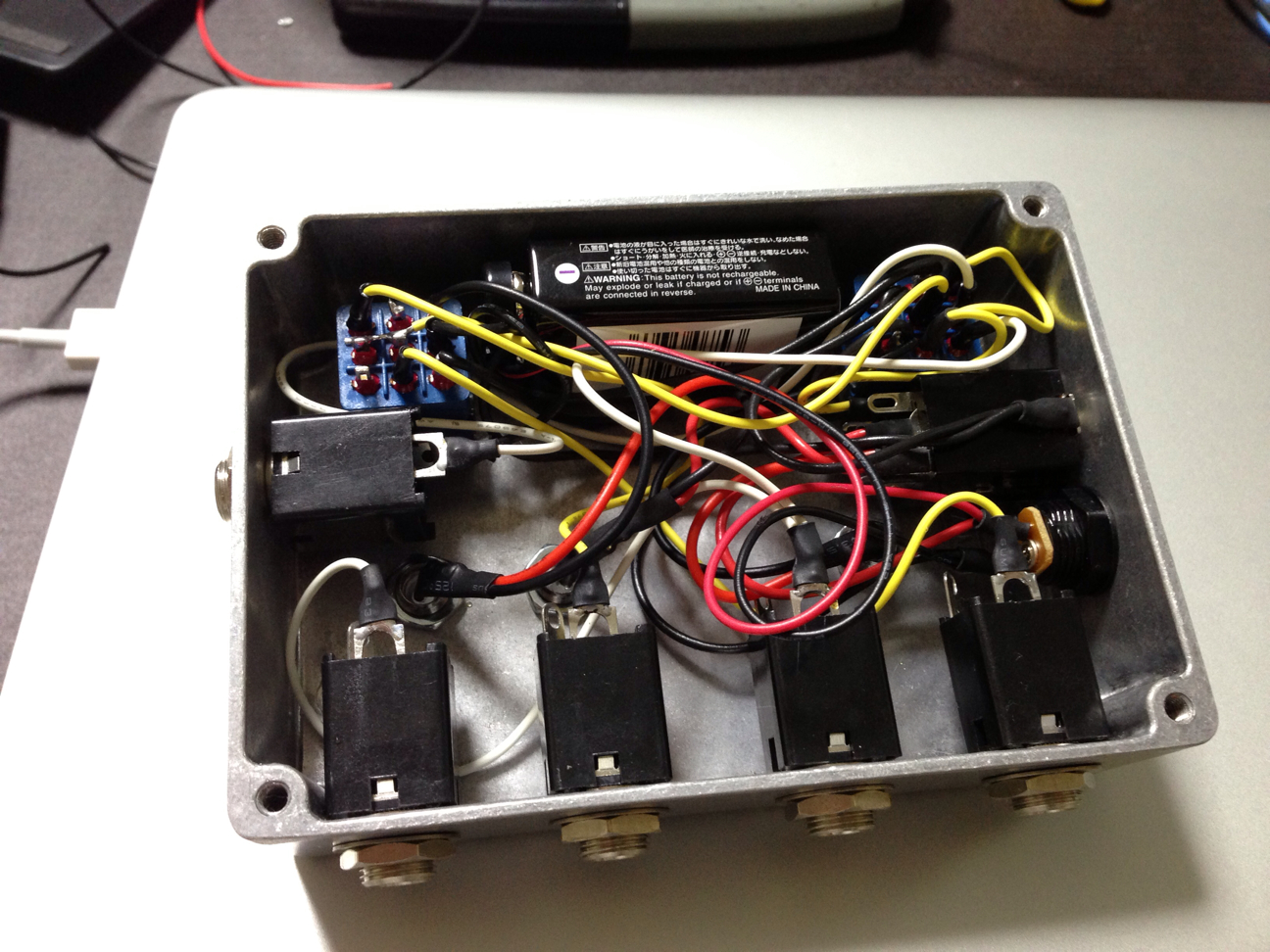

配線完了。

グチャグチャなのはご愛嬌。

配線の注意としては

使ったDCジャックはケース外から入れて中で止めるタイプだから、先に取り付けること。

LEDも始めにグルーガンで固定する事。

回路的な反省はLEDの抵抗。

定格見て推奨てやると高輝度LEDは眩しい。

電流少なめをお勧めします。

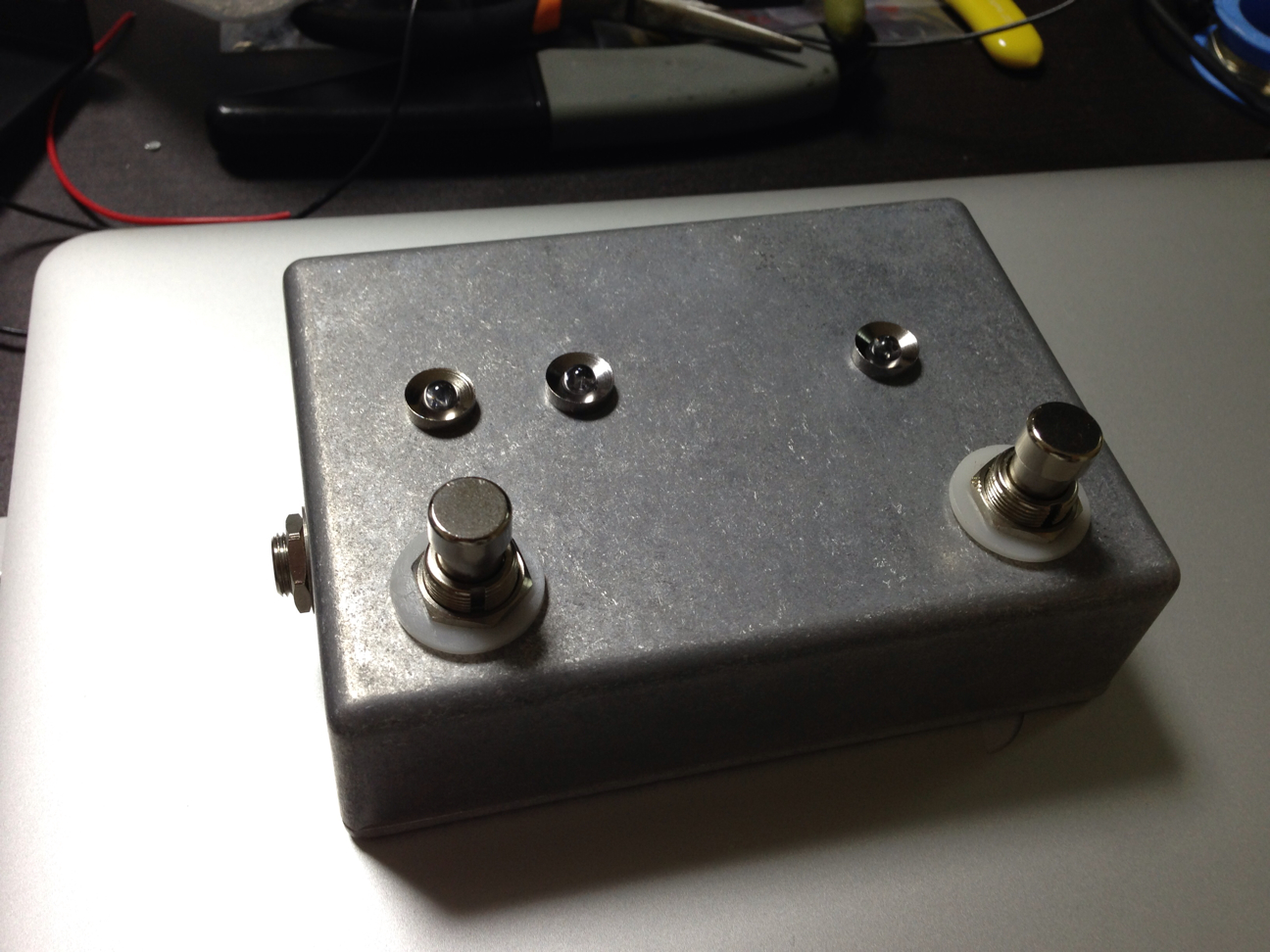

取りあえず完成。
