【モディファイ】kelley DS-1

眠っていたDS-1を改修します。
MOD内容はkeeley MODです。
WEBにある以下の内容を適用しました。

C1, C5, C12change to 0.1uF  metal film (104)    C2,  C8, C9,  C14 change to 1uF metal film (105)    C7 220pf silver mica or monolithic

In the DS-Ultra mod we change C11 to a 0.047uF metal film or better and lower R13 to 2.4Kohm. As well as changing C3 and C13 to 0.1Uf metal film or better.

D5 change to 3mm red led (the power LED that we take out!)  In the D-Ultra mod we switch in another LED in series with D4.

R39 20K    R14 1.5K    R35 2.4K if you change the power LED to a 5mm Yellow LED

Add 47pf cap across clipping diodes, see second picture little green dot in the center.    7/64 drill bit needed to drill out 3mm LED for the SEEING EYE PART!

f:id:jet815:20140430222602j:plain

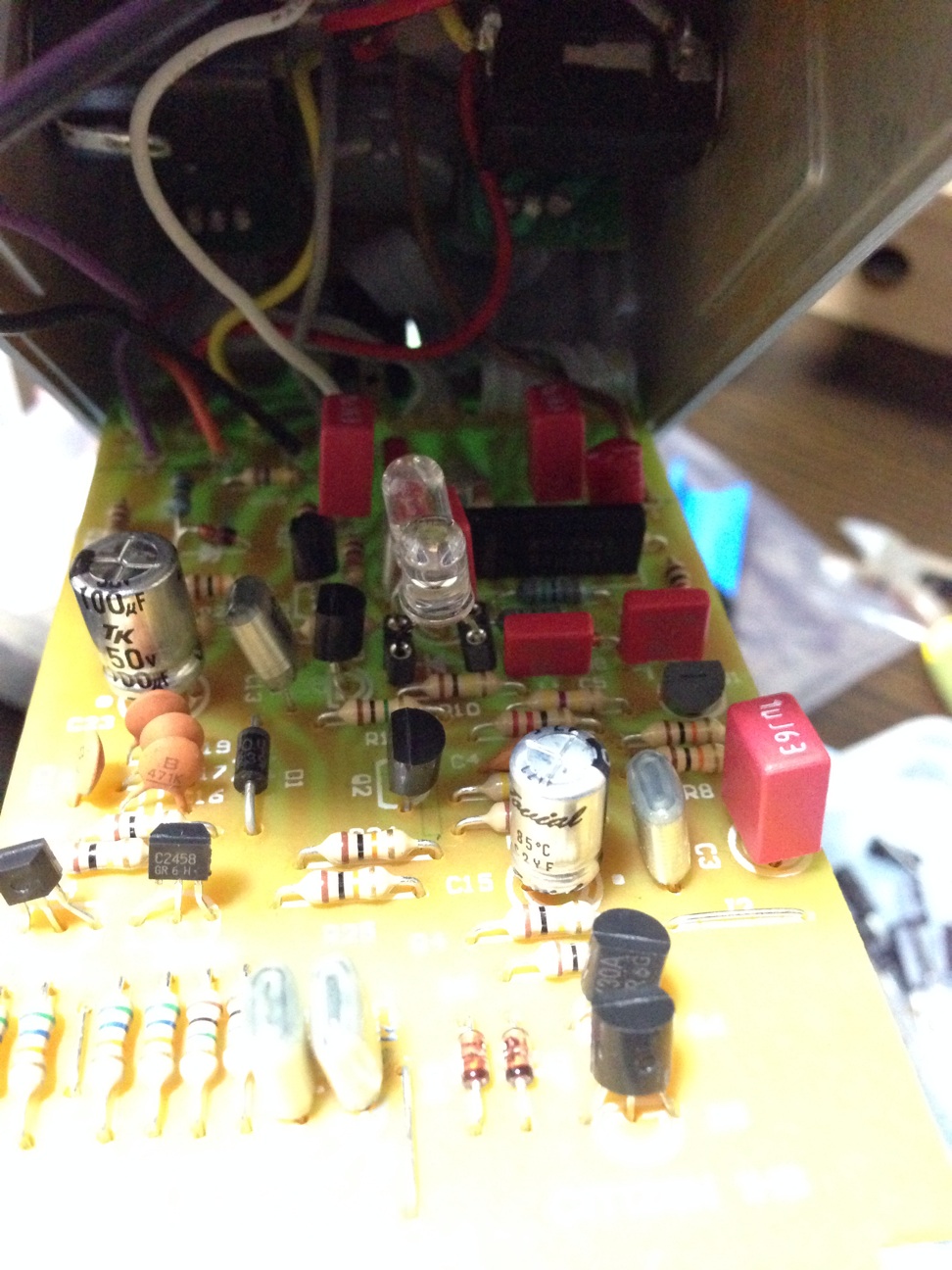

パーツ交換後のすがたです。
スイッチはつけないMODなので、比較的簡単です。

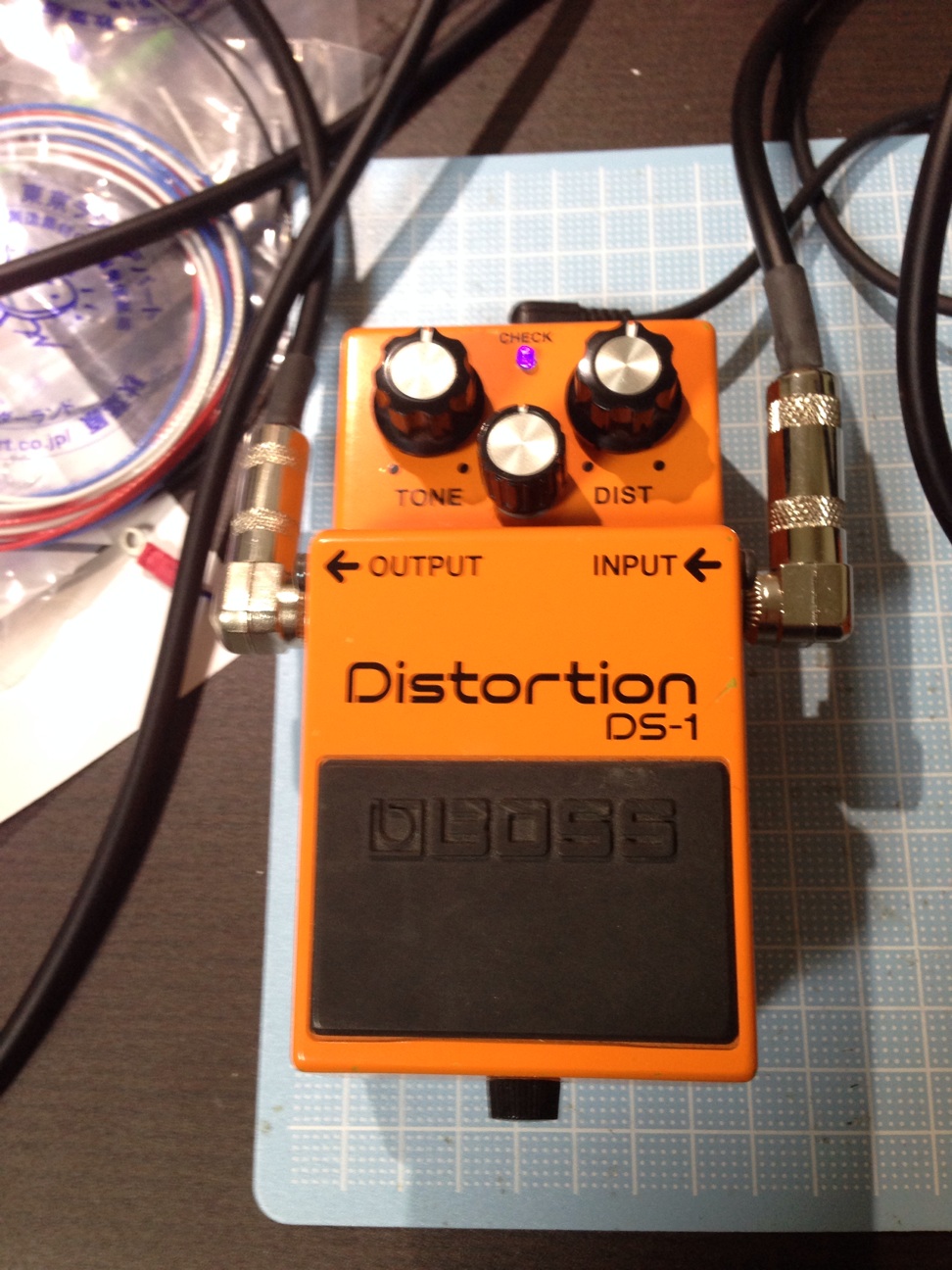

MODしましたということでLEDを変更しておきました。

f:id:jet815:20140430222805j:plain

音はだいぶ低音が効いて、弾いていて楽しくなりましたね。
MOD前はDISTを上げるとサーって音になるのが嫌だったけど、それも気にならないですね。

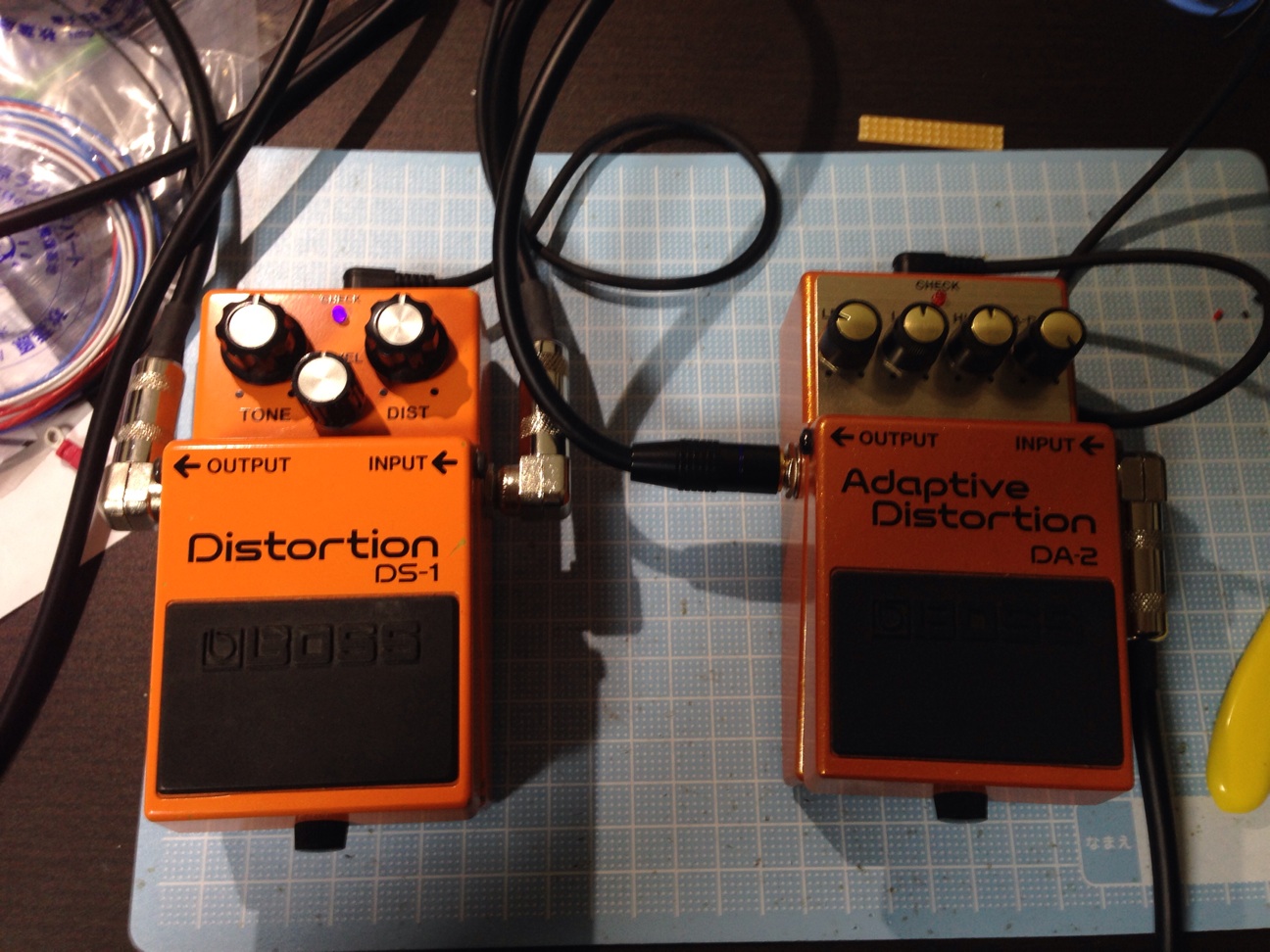

ついでに弾き比べ。

f:id:jet815:20140430223149j:plain

弾き比べると全然別物ですね。

DA-2の奥行きがある歪みはこれでしかだせない。
ただアナログっぽい音は出せないんで、適材適所ですね。

DS-1 MOD完了です。
