【自作エフェクター】king of tone ver4 +α 2

回路が決まったら基板を作ります。

その前に、回路図とレイアウトは書いておきます。

気を取り直して製作

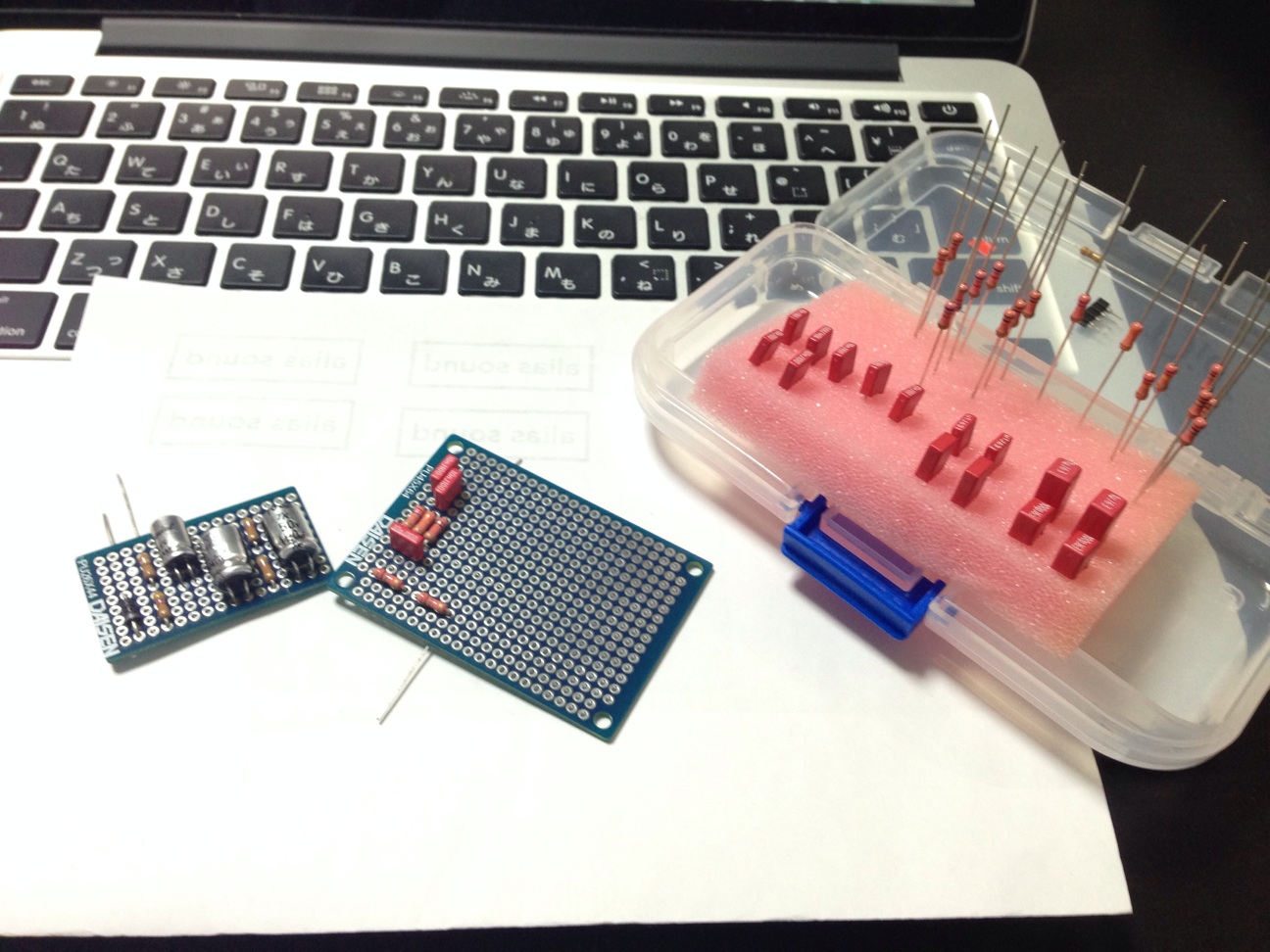

f:id:jet815:20140624074717j:plain

レイアウトは部品面はMacに、裏面は印刷したものを用意しています。

小さい基板が電源用です。

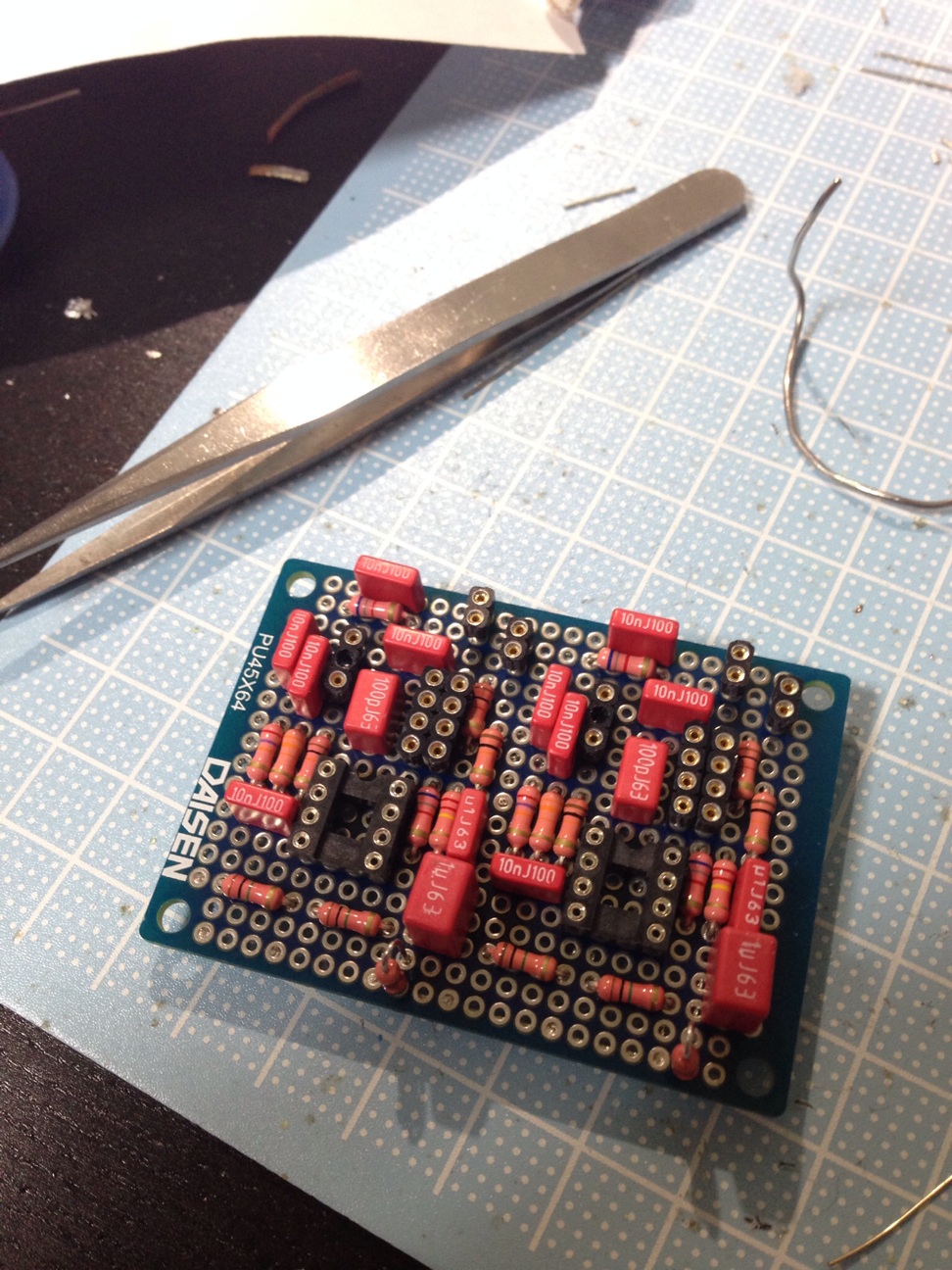

f:id:jet815:20140624074900j:plain

部品の配置は完了です。
コンデンサをつけ間違えて慌てました。
あと1uのコンデンサのとなりの抵抗が入らず、縦になってます。

片方のchにボリュームポットをつけて、音出しです。

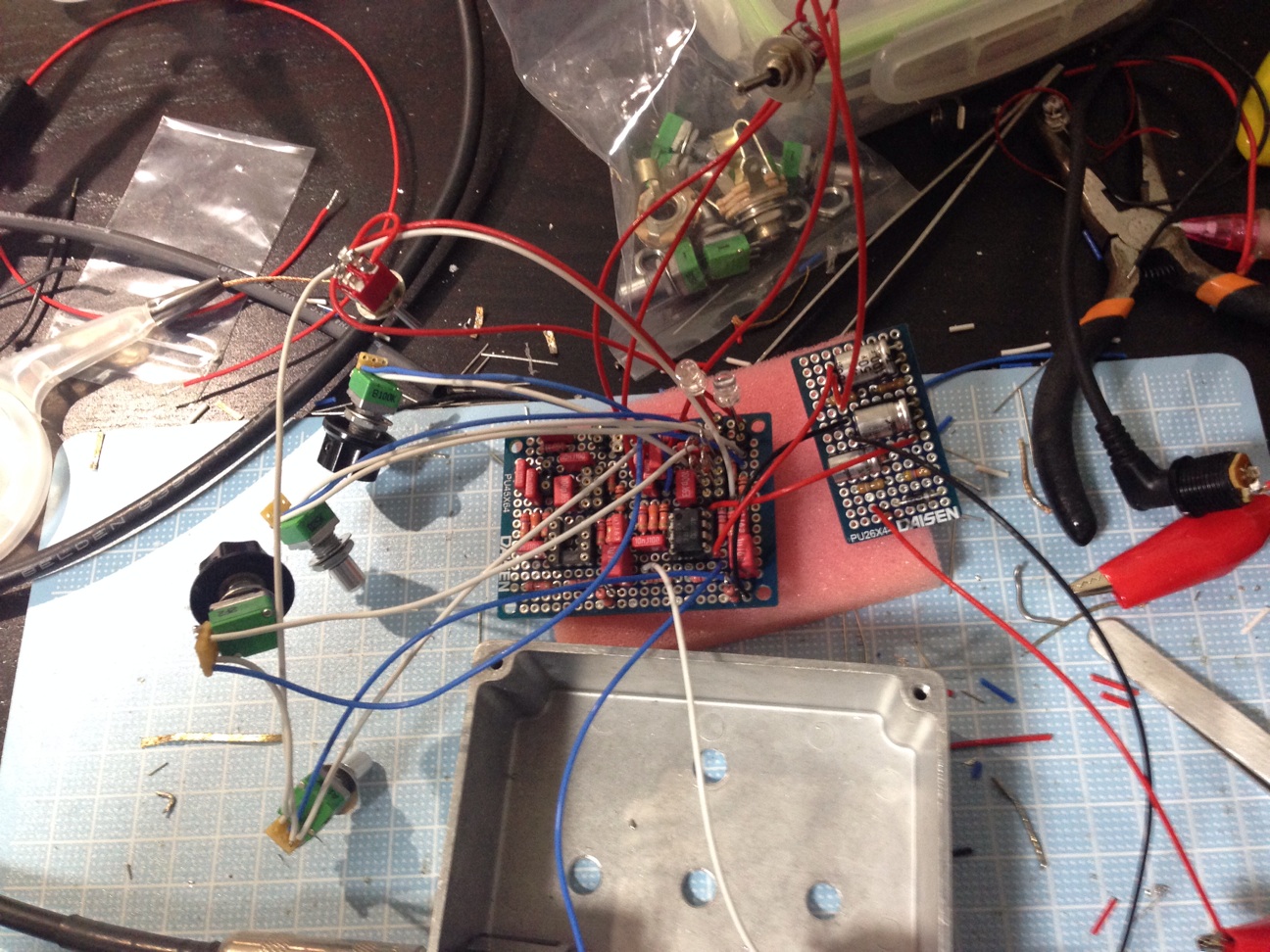

f:id:jet815:20140624082441j:plain


すでに配線が凄い・・・

配線が完了したら音出し!



ん?音ちっさ

なんかおかしい、でもレイアウトはあってるし回路図も確認した・・・
なんでた・・・?

結論は回路図のミスでした。
GNDとbiasを間違ってました。
そこを修正したら音だしは問題なし。

各種スイッチも良い感じ。
ポットの配線が逆転だったところはここで修正。

続きます
